Проекции параллельные

^Теория

Рассмотрим теперь способ проецирования, называемый параллельным.

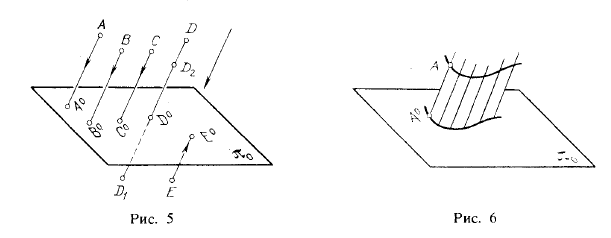

Условимся считать все проецирующие прямые параллельными. Для их проведения должно быть указано некоторое направление (см. стрелку на рис. 5). Так построенные проекции называются параллельными.

Параллельное проецирование можно рассматривать как частный случай центрального, если принять, что центр проекций бесконечно удален.

Следовательно, параллельной проекцией точки будем называть точку пересечения проецирующей прямой, проведенной параллельно заданному направлению, с плоскостью проекций.

Чтобы получить параллельную проекцию некоторой линии, можно построить проекции ряда ее точек и провести через эти проекции линию (рис. 6).

При этом проецирующие прямые в своей совокупности образуют цилиндрическую поверхность; поэтому параллельные проекции также называют цилиндрическими ¹).

¹) Понятие о цилиндрической поверхности см. в стереометрии.

В параллельных проекциях, так же как и в центральных:

1) для прямой линии проецирующей поверхностью в общем случае служит плоскость, и поэтому прямая линия вообще проецируется в виде прямой;

2) каждая точка и линия в пространстве имеют единственную свою проекцию;

3) каждая точка на плоскости проекций может быть проекцией множества точек, если через них проходит общая для них проецирующая прямая (рис. 5: точка D⁰ служит проекцией точек D, D₁, D₂);

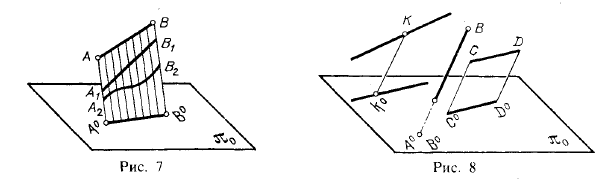

4) каждая линия на плоскости проекций может быть проекцией множества линий, если они расположены в общей для них проецирующей плоскости (рис. 7: отрезок А⁰В⁰ служит проекцией отрезков АВ и А₁В₁ и отрезка А₂В₂ плоской кривой линии); для единственного решения необходимы дополнительные условия;

5) для построения проекции прямой достаточно спроецировать две ее точки и через полученные проекции этих точек провести прямую линию;

6) если точка принадлежит прямой, то проекция точки принадлежит проекции этой прямой (рис. 8: точка К принадлежит прямой, проекция К⁰ принадлежит проекции этой прямой).

Кроме перечисленных свойств для параллельных проекций можно указать еще следующие:

7) если прямая параллельна направлению проецирования (прямая АВ на рис. 8), то проекцией прямой (и любого ее отрезка) является точка (А⁰, она же В⁰);

8) отрезок прямой линии, параллельной плоскости проекций, проецируется на эту плоскость в натуральную свою величину (рис. 8: CD=C⁰D⁰, как отрезки параллельных между параллельными).

В дальнейшем будут рассмотрены еще некоторые свойства параллельных проекций, показывающие, какие натуральные соотношения в рассматриваемых предметах сохраняются в проекциях этих предметов.

Применяя приемы параллельного проецирования точки и линии, можно строить параллельные проекции поверхности и тела.

Параллельные проекции делятся на косоугольные и прямоугольные. В первом случае направление проецирования составляет с плоскостью проекций угол, не равный 90°; во втором случае проецирующие прямые перпендикулярны к пл. пр.

При рассмотрении параллельных проекций следовало бы представить себя удаленным на бесконечно большое расстояние от изображения. На самом же деле предметы и их изображения рассматриваются с конечного расстояния; при этом лучи, идущие в глаз зрителя, образуют поверхность коническую, а не цилиндрическую. Следовательно, более естественное изображение получается (при соблюдении определенных условий) центральным проецированием, а не параллельным. Поэтому, когда требуется, чтобы изображение давало такое же зрительное впечатление, как и самый предмет, применяют перспективные проекции, в основе которых лежит центральное проецирование .

Но сравнительно большая простота построения и свойства параллельных проекций, обеспечивающие сохранение натуральных размерных соотношений, объясняют широкое применение параллельного проецирования, несмотря на условность, указанную выше.
