Прямая

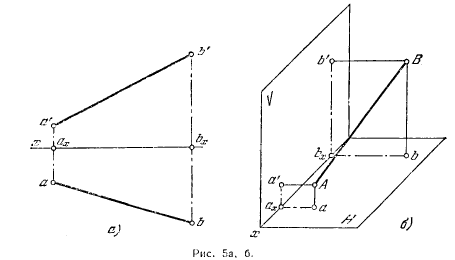

6*. Изобразить наглядно положение отрезка АВ относительно плоскостей V и И. Отрезок задан своими проекциями (рис. 5, а).

Рис 5.Прямая

Решение. Определяем положения концевых точек отрезка, как это было показано в задаче 1*. Отрезок АВ определяется точками А и В (рис. 5, б)

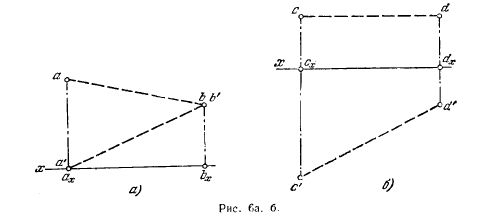

Рис 6.Прямая

7. Изобразить наглядно положения отрезков АВ и CD относительно плоскостей V и H. Отрезки заданы своими проекциями (рис. 6, а и б).

8. Построить чертеж отрезка АВ, если он:

а) находится в первой четверти пространства, расположен параллельно пл. V, концом В упирается в переднюю полу пл. Н;

б) расположен с биесекторнон плоскости четвертой четверти пространства, концом В упирается в ось проекции;

в) расположен во второй четверти пространства параллельно пл. V, концом В упирается в заднюю иолу пл. H, конец А равноудален от плоскостей V и Н;

г) расположен произвольно на нижней поле пл. V, концом В упирается в ось проекций;

д) расположен в четвертой четверти пространства параллельно пл. Н, конец В равноудален от плоскостей проекций;

е) расположен в третьей четверги пространства перпендикулярно к пл. V, концом А упирается в ее нижнюю полу;

ж) расположен в четвертой четверш пространства перпендикулярно к пл. Н, конец А равноудален от плоскостей проекций.

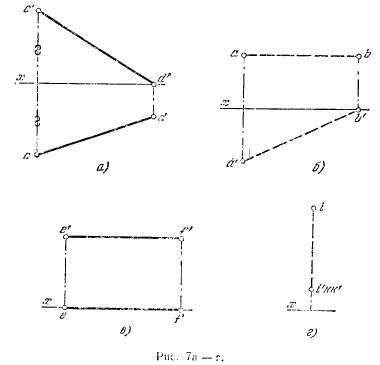

9. Прочитать чертежи отрезков, изображенных па рис. 7, а—г.

Рис 7.Линия
