Построение проекций прямого угла

31*. Провести из точки С перпендикуляр на прямую АВ (рис. 29,а, где AB || пл. V).

Решеиие. Известно, прямой угол проецируется на плоскость в виде прямого угла в том случае, если одна из его сторон параллельна плоскости проекции, а другая пересекает эту плоскость под острым углом.

Рис 29.Построение проекций прямого угла

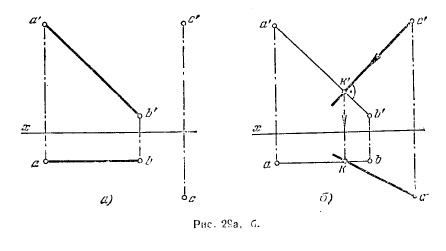

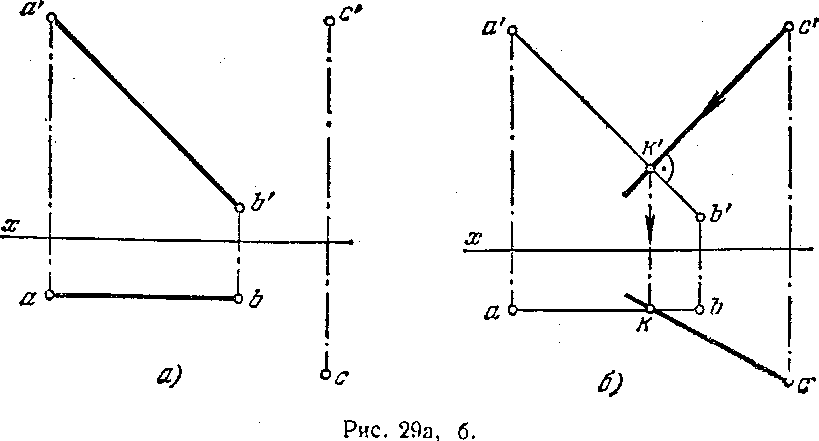

В данном случае (рис. 29, а) прямая АВ параллельна пл. V. Поэтому можно из точки с' (рис. 29, б) провести прямую перпендикулярно к а'b' и найти проекции точки К, в которой СК пересекает АВ. Получаем проекции c'k' и ck искомого перпендикуляра.

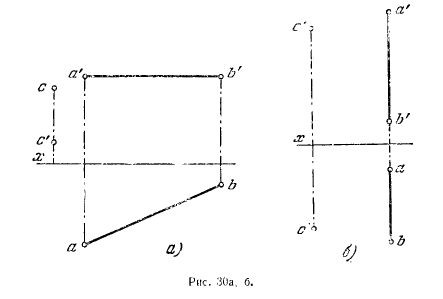

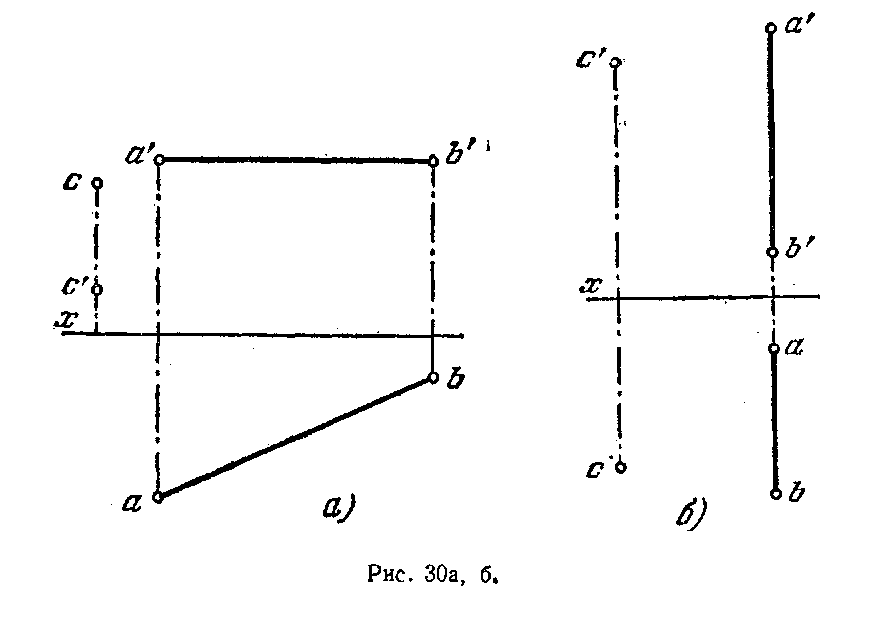

32. Провести ив точки С прямую перпендикулярно к прямой АВ: 1) AB || пл. H (рис. .30, а), 2) AB || пл. W (рис. 30, б).

Рис 30.Построение проекций прямого угла Рис 31.Построение проекций прямого угла

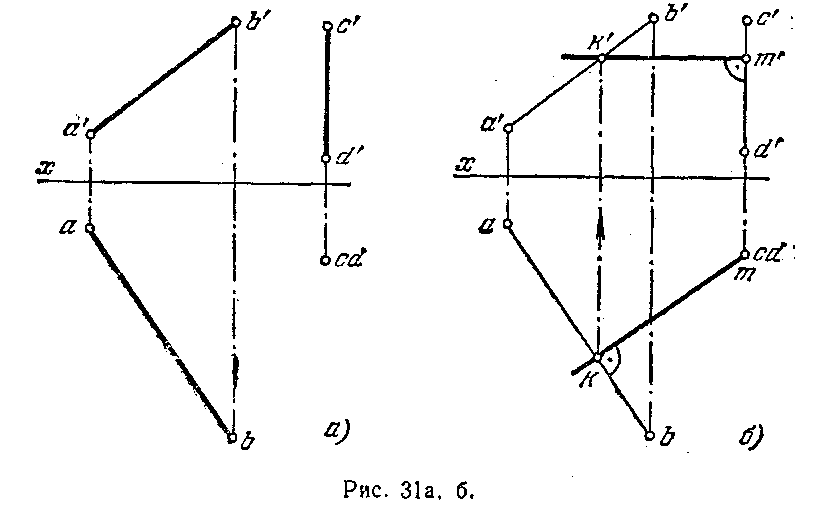

33*. Пересечь прямые АВ и CD (рис. 31, а) третьей прямой, перпендикулярной к ним, т. е. найти кратчайшее расстояние между скрещивающимися прямыми АВ и CD, из которых одна прямая (CD) перпендикулярна к пл. проекций Н.

Рис 32.Построение проекций прямого угла Рис 33.Построение проекций прямого угла

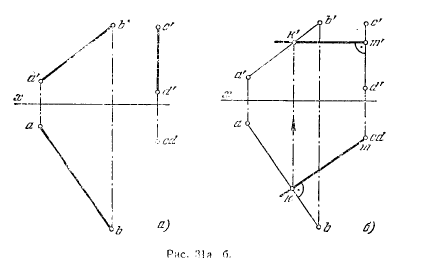

Решение. Так как прямая CD перпендикулярна к пл. Н, то любой перпендикуляр к ней располагается параллельно пл. Н. Поэтому прямой угол между искомой прямой и прямой АВ изображается на пл. Н в виде прямого угла. Горизонт. проекция точки пересечения искомой прямой с прямой CD — точка m — совпадает с с (d) (рис. 31, б). Проводим через точку m горизонт. проекцию прямой перпендикулярно к ab до пересечения с ней в точке k и находим k'. Фронт, проекция искомой прямой (k'm') располагается параллельно оси х.

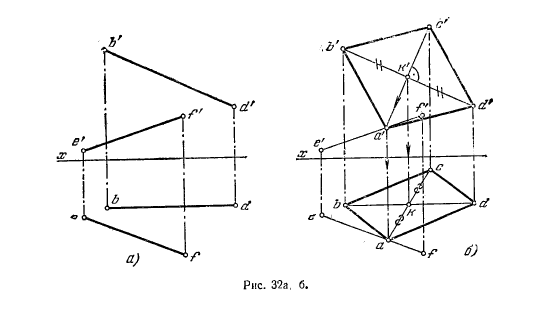

34*. Построить ромб ABCD, зная, что отрезок BD является одной из его диагоналей (BD || пл. V), а вершина А должна быть на прямой EF (рис. 32, а).

Решение. Диагонали ромба взаимно перпендикулярны и делятся в точке пересечения пополам. Поэтому делим (рис. 32, б) проекции диагонали BD пополам. Так как BD || пл. V, то из точки k' проводим перпендикуляр к прямой b'd'. Это соответствует правилам построения проекции прямого угла на плоскости, по отношению к которой диагональ BD параллельна. Точка пересечения этого перпендикуляра с проекцией e'f' представляет собой фронт, проекцию а' искомой вершины ромба А. Для построения точки с' откладываем на продолжении прямой a'k' отрезок k'с', разный отрезку а'k'. По точке а' строим на ef точку а. Дальнейшее ясно из чертежа.

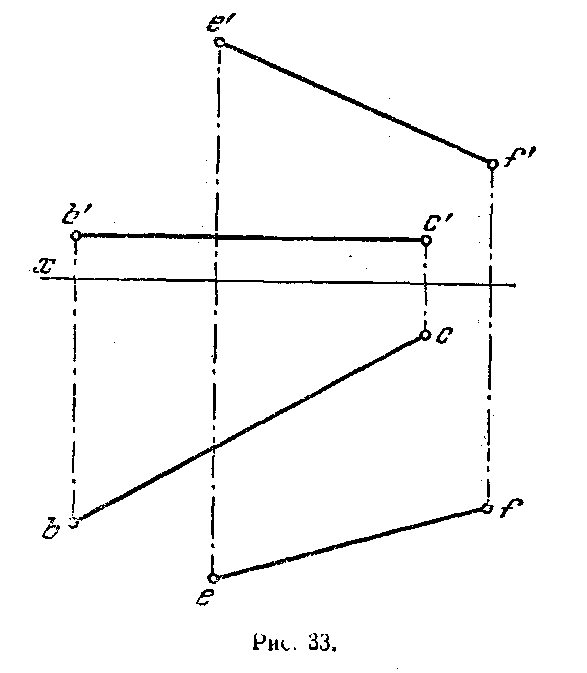

35. Построить равнобедренный треугольник ABC с основанием, равным ВС (ВС || пл. Н). Вершина А должна быть на прямой ЕF (рис. 33).

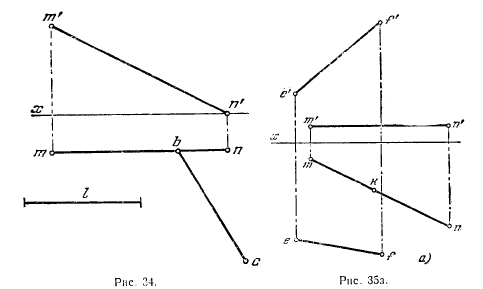

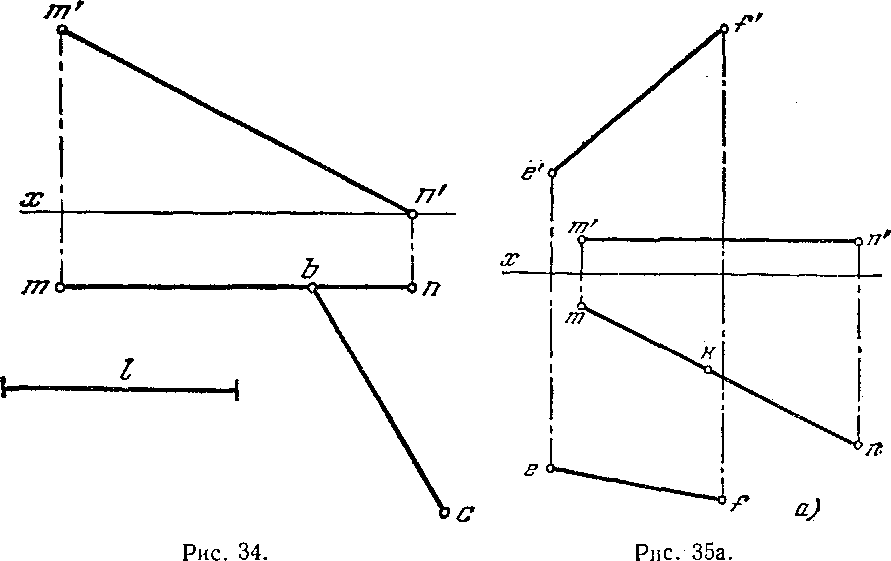

36. Построить прямоугольный треугольник ABC, у которого катет А В лежит на прямой MN (MN || пл. V) и равен l. Для катета ВС дана его проекция bс (рис. 34).

Рис 34-35.Построение проекций прямого угла

37*. Построить равнобедренный треугольник с основанием ВС на прямой MN (MN || пл. H) и вершиной А на прямой EF (рис. 35, а). Основание ВС должно равняться высоте треугольника АК, причем для точки К дана ее горизонт, проекция.

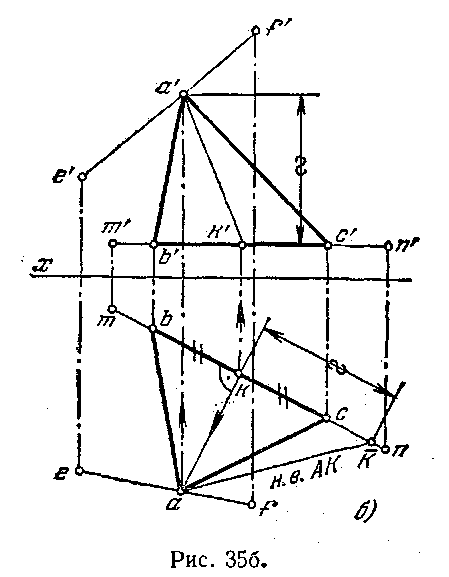

Решение. Для построения треугольника надо найти его высоту АК и отложить половину ее величины на прямой М N по обе стороны от точки К. На рис. 35, б по точке k строим точку k'. Из точки k проводим перпендикуляр к прямой mn (прямой угол между высотой АК и основанием ВС, лежащим на MN, изображается на пл. проекций Н в виде прямого же угла, так как прямая MN параллельна пл. Н). Продолжаем зтст перпендикуляр до пересечения с ef. По точке а строим а' на е'f'; получаем фронт. проекцию высоты АК.

Теперь можно найти натуральную величину высоты АК. Для этого строим прямоугольный треугольник akK, у которого катет kK равен разности расстояний точек А и К от пл. Н. Гипотенуза аK выражает высоту АК. Откладывая на прямой mn отрезки kb н kc, равные половине высоты АК (т. е. половине отрезка аK), получаем точки b и с, а по ним проекции b' и с'. Дальнейшее ясно из чертежа.

Рис 35.Построение проекций прямого угла

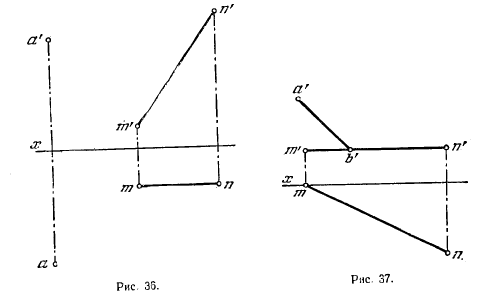

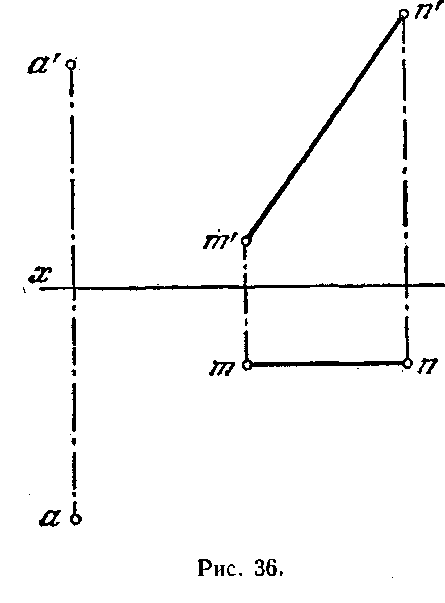

38. Построить квадрат ABCD со стороной ВС на прямой ММ, которая || пл. V (рис. 36).

Рис 36-37.Построение проекций прямого угла

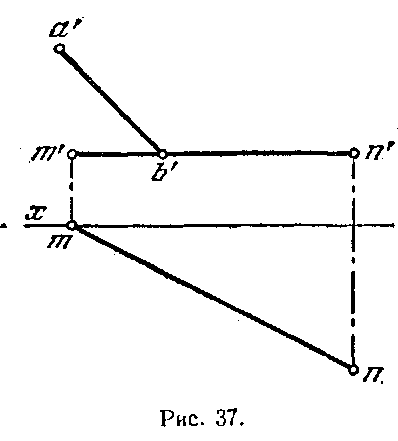

39. Построить прямоугольный треугольник ABC с катетом ВС на прямой MN (MN || пл. H). Для катета АВ дана проекция а'b'. Катет ВС должен быть в 1,5 раза больше катета АВ (рис. 37).
