Смешанные задачи с применением способов преобразования чертежа

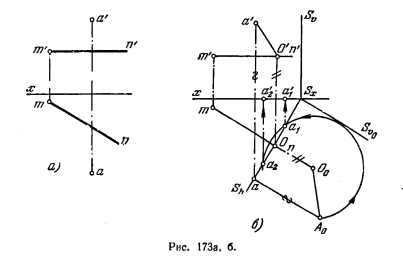

187*. Поворотом вокруг прямой MN ввести точку АВ пл H (рис. 173,а).

Решение. Ось вращения — прямая М N - в данном случае параллельна пл. Н. Поэтому плоскость вращения точки А является горизонтально-проецирующей. Ее след Sh (рис. 173, б) проходит через проекцию а. Точка А при повороте ее вокруг МN описывает в пл. S окружность, горизонт. проекция которой совпадает с Sh; центр этой окружности находится в точке О пересечения оси вращения МN с пл. S. Так как пл. S составляет с пл. V острый угол, то проекция окружности, расположенной в пл. S, получится на пл. V в виде эллипса. Чтобы избежать построения этого эллипса, совместим пл. S и лежащие в ней точки О и А с пл. Н. Это даст возможность изобразить дугу окружности, по которой перемещается точка А, без искажения. По условию

задачи точка А, находясь в пл. S, должна оказаться в пл. Н; следовательно, точка А должна получиться после поворота на следе Sh, и совпасть со своей горизонт. проекци-

Рис 173.Смешанные задачи с применением способов преобразования чертежа

ей. Поэтому, проведя дугу радиусом O0A0, получим точки а1 и а2 горизонт. проекции трчки А, приведенной в пл. Н. По точкам а1 и а2 строим на оси х проекции a'1 и a'2.

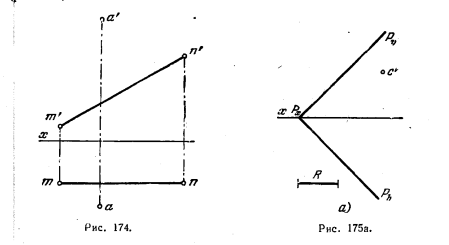

188. Поворотом вокруг прямой MN ввести точку АВ пл V (рис. 174).

Рис 174-175.Смешанные задачи с применением способов преобразования чертежа

189*. Построить проекции окружности, расположенной в пл. Р (рис. 175, а). Известна величина радиуса этой окружности (R) и положение фронт. проекции (с') ее центра. 

Решение. Прежде всего находим проекцию с центра окружности (при помоги горизонтали CN). Точки с' и с будут центрами эллипсов — проекций окружности, расположенной в плоскости общего положения Р.

Рис 175.Смешанные задачи с применением способов преобразования чертежа Рис 175.Смешанные задачи с применением способов преобразования чертежа

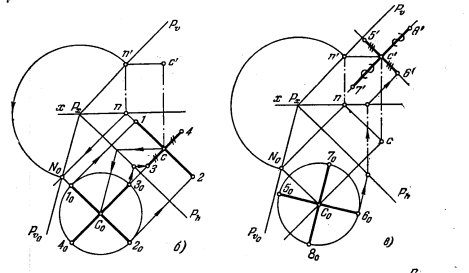

На рис. 175,6 показано построение осей эллипса — горизонт. проекции окружности. Большая ось расположена на горизонт. проекции горизонтали CN и равна 2R. Положение малой оси также известно: она перпендикулярна к 1—2. Для определения величины этой оси (а также малой оси фронт. проекции) применено совмещение пл. Р с пл. Н, что дает возможность изобразить окружность без искажения. Ее диаметр 1020 соответствует отрезку 1—2, т. е. большой оси эллипса — горизонт. проекции окружности, а диаметр 3040 — малой оси этого эллипса. Проведя через точку 30 фронталь плоскости Р в ее совмёщенном положении (|| Рϑ0), а затем горизонт. проекцию этой фронтали, находим точку 3 и тем самым получилось с—3. Откладывая с—4 = с—3, получаем малую ось эллипса 3—4.

Построение осей эллипса—фронт. проекции окружности—показано на рис. 175,в. Здесь также известно положение большой оси — она лежит на фронт. проекции фронтали, проходящей через с',— и величина этой оси (7'S'=2R). Малая ось перпендикулярна к 7'8'. Величина же малой оси определяется при помощи диаметра 5060 окружности в ее совмещенном с пл. Н положении: большой оси эллипса 7'8' соответствует диаметр 7080 окружности, а малой оси 5'6' — диаметр 5060, перпендикулярный к 7080. Проведя через 60 фронталь плоскости Р до пересечения с Рh, находим затем

фронт. проекцию этой фронта ли и на ней точку 6'— конец малой оси эллипса. Откладывая с'5'= с'6', получаем малую ось 5'6'. '

На рис. 175, г показано построение проекций некоторых точек окружности. Взяты точки 90 и 100 на прямой А0В0. Построив горизонт. и фронт. проекции этой прямой, находим сначала проекции 9 и 10, а затем 9' и 10'.

Найдя ряд точек, проводим через ник и через концы осей эллипсы — проекции окружности.

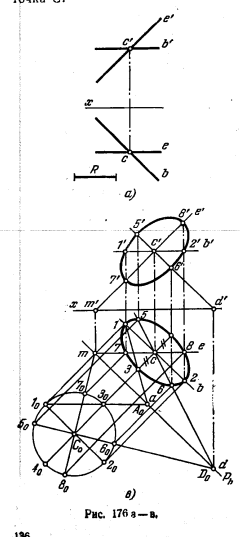

190*. Построить проекции окружности, расположенной в плоскости, заданной ее горизонталью ВС и фронталью СЕ (рис. 176, а). Известны величина радиуса этой окружности и положение центра — точка С.

Рис 176.Смешанные задачи с применением способов преобразования чертежа Рис 176.Смешанные задачи с применением способов преобразования чертежа

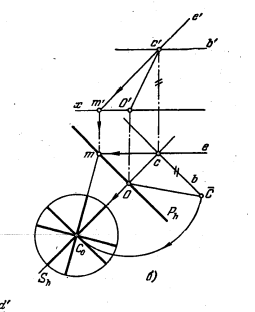

Решение. Находим горизонт. след фронталн (рис. 176, б) и проводим через точку m след Ph параллельно cb. Определяем величину радиуса СО как величину гипотенузы прямоугольного треугольника с катетами сО и сС и находим совмещенное с пл. H положение центра окружности С0. На рис. 176, в точка 3 построена с помощью прямой 1030, продолженной до пересечения с Ph в точке А0(а), а точки 5 и 6 — с помощью прямой 5060, проходящей через центр С0 и пересекающей при своем продолжении след Ph в точке D0(d).

Дальнейшие построения аналогичны выполненным на рис. 175, б и в. Они ясны из чертежа.

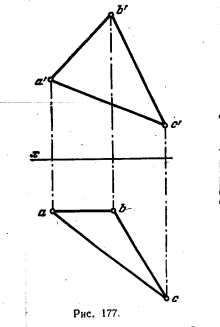

191. Построить проекции окружности, описанной вокруг треугольника ABC (рис. 177).

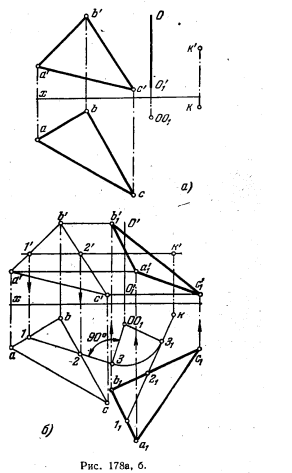

192*. Плоскость, заданную треугольником AВС, повернуть вокруг оси OO1 так, чтобы точка К оказалась в этой плоскости (рис. 178, а).

Решение. Если точка К войдет в плоскость, то она окажется на одной из горизонталей этой плоскости, а именно на той, которая расположена на одном уровне с точкой К (рис.178,6). Поэтому проводим через k' фронт. проекцию горизонтали, находим точки 1' и 2', а по ним точки 1 и 2 и проводим горизонт. проекцию 1—2 горизонтали.

Теперь надо повернуть горизонталь так, чтобы она прошла через точку К. Для этого опускаем из точки 0(01) перпендикуляр на 1—2 и радиусом О—3 проводим дугу

Рис 177.Смешанные задачи с применением способов преобразования чертежа Рис 178.Смешанные задачи с применением способов преобразования чертежа

окружности, по отношению к которой горизонт. проекция горизонтали является касательной в любом положении при повороте плоскости вокруг данной оси ООг. Поэтому, проведя из к касательную к этой окружности, мы определяем положение горизонт. проекции горизонтали, на которой должна находиться точка К после требуемого поворота. Наносим на нее точки 11 и 21 (31 11 = 1—3 и 1121=1—2), а затем строим точки a1,b1 и c1 на основании известного вывода, устанавливающего неизменяемость горизонтальной проекции фигуры по форме и по размерам при повороте вокруг оси, перпендикулярной к пл. Н.

По проекции a1b1c1 строим проекцию а'1b'1с'1. В положении A1B1C1 треугольник проходит через точку K.

Если из К провести вторую касательную к окружности, то получится второе решение. Предоставляем читателю найти это положение треугольника ABC.

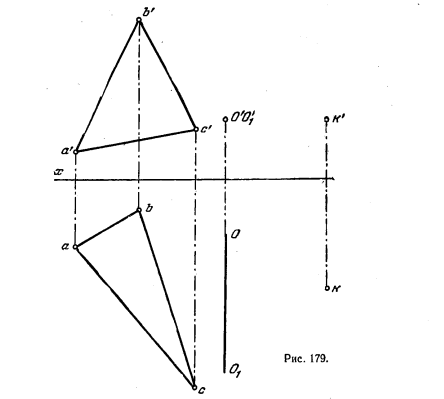

193. Плоскость, заданную треугольником ABC, повернуть вокруг оси OO1 так, чтобы точка К оказалась в этой плоскости (рис. 179),

Рис 179.Смешанные задачи с применением способов преобразования чертежа

194*. Найти предельное положение осей, при котором еще возможно получить решение в задаче 192.

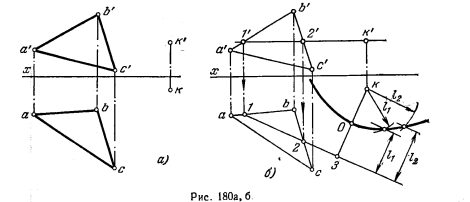

Решение. Положим, что плоскость, как и в задаче 192, задана треугольником (рис. 180, а), ось, вокруг которой надо повернуть плоскость, должна быть перпендикулярна к пл. H и точка К должна оказаться в плоскости треугольника.

Из рассмотрения рис. 180,6 следует, что горизонт. проекция оси ОО1 должна буть расположена так, чтобы проекция k не оказалась внутри окружности с радиусом O—3, так как из точки А надо провести касательную к этой окружности. Следовательно, расстояние точки О от k должно быть не меньше расстояния этой же точки до прямой 1—2.

равны между собой, принадлежат параболе с фокусом в точке k и директрисой в виде прямой 1—2. Следовательно, предельное положение осей получается, если их горизонт. проекции образуют параболу, а самые оси представляют собою образующие параболического цилиндра. На рис. 180, б показано построение параболы с фокусом в точке А и с директрисой 1—2. Если взять отрезок, например l1, провести прямую параллельно 1—2 на расстоянии l1 и дугу радиуса l1 из точки k, то получатся две точки параболы. Вершина параболы — в точке О.

Рис 180.Смешанные задачи с применением способов преобразования чертежа

Очевидно, оси, горизонт. проекции которых оказались бы внутри параболы, непригодны для соблюдения условия задачи 192. Если же взять оси вне параболического цилиндра, то за один оборот плоскости точка дважды окажется в ней.

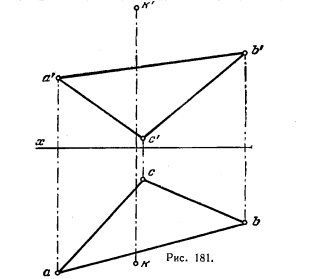

Рис 181.Смешанные задачи с применением способов преобразования чертежа

195. Найти предельное положение осей, перпендикулярных к пл. V, при повороте вокруг которых точка К окажется в плоскости, заданной треугольником ABC (рис. 181). 

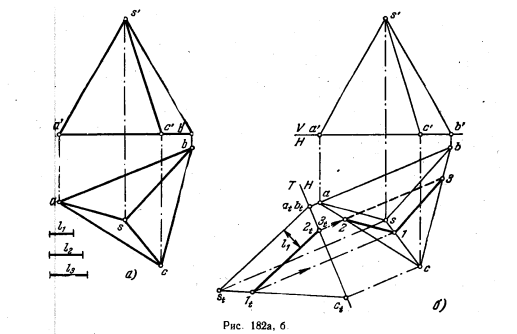

196*. Найти точку К, находящуюся внутри пирамиды и отстоящую от грани SAB на расстояние l1, от грани SAC — на l2, от грани ABC (основание пирамиды) — на l3 (рис. 182, а).

Рис 182.Смешанные задачи с применением способов преобразования чертежа

Решение. Искомая точка нолучится как точка пересечения трех плоскостей, из; которых каждая является геометрическим местом точек, отстоящих на определенное расстояние от граней пирамиды.

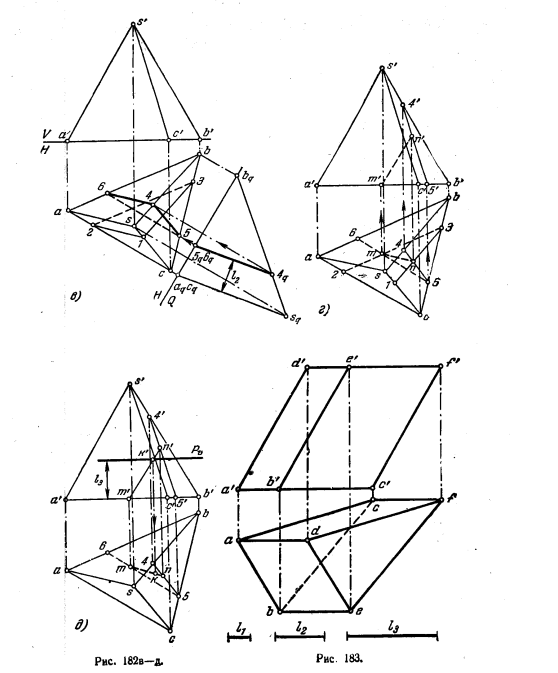

Введя дополнительную пл. T, перпендикулярную к грани SAB (рис. 182, б), поручаем проекцию пирамиды, на которой грань SAB изображается прямой stat. Плоскость, параллельная грани SAB и удаленная от нее на расстояние l1 изображается прямой lt2t ; эта плоскость пересекает пирамиду по треугольнику 1—2—3 (па рис. 182, б показана только горизонт. проекция).

Плоскость, удаленная от грани SAC на расстояние l2, изображается на дополнительной пл. Q, перпендикулярной к этой грани (рис. 182, в), в виде прямой 4q5q и пересекает пирамиду по треугольнику 4—5—6 (дана лишь горизонт. проекция этого треугольника).

Искомая точка К должна принадлежать линии пересечения плоскостей, заданных треугольниками 1—2—3 и 4—5—6. Эта прямая проходит через точки М и N, получаемые при пересечении сторон 2—3 и 6—5, 1—3 и 4—5 треугольников 1—2—3 и 4—5—6 (рис. 182, г).

Находим фронт. проекцию k' (рис. 182, д) на m'n' из условия, что точка К отстоит от грани ABC на расстояние l3.

Геометрическим местом таких точек является пл. Р, параллельная грани ABC. По k' находим k на mn.

197. Найти точку К, находящуюся внутри призмы на расстояниях: l1 — от грани BCEF, l2 — от грани ABDE, l3 — от основания AВС (рис. 183).

Рис 182-183.Смешанные задачи с применением способов преобразования чертежа

198. Найти точку К, находящуюся внутри пирамиды SABC на расстояниях: l1 — от грани SAC, l2 — от грани SBC, l3 — от грани SAB (рис. 184).

Рис 185.Смешанные задачи с применением способов преобразования чертежа

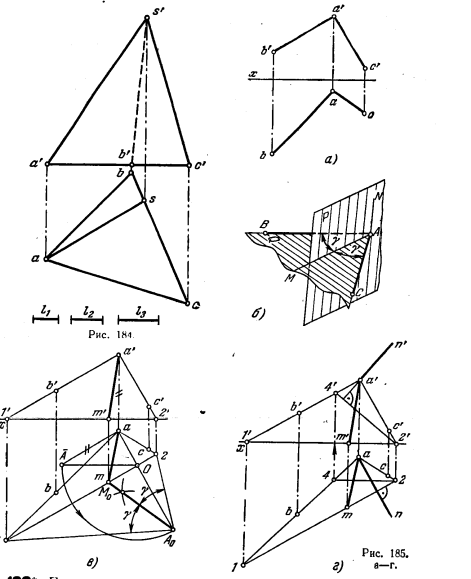

199*. Построить геометрическое место точек, равноудаленных от сторон угла ВАС (рис. 185, а).

Решение. Искомым геометрическим местом является плоскость, проходящая через биссектрису данного угла перпендикулярно к его плоскости (рис. 185, б). Следовательно, искомая плоскость будет определяться этой биссектрисой и пересекающим ее перпендикуляром к плоскости угла ВАС.

Для проведения биссектрисы угла ВАС приходится построить его натуральный вид, так как непосредственное проведение биссектрисы в заданных проекциях угла возможно лишь в особых случаях, например при одинаковом наклоне сторон угла к плоскости проекций. На рис. 185, в показано совмещение плоскости угла ВАС с пл. H, для чего построен горизонт. след (1—2) этой плоскости.Теперь может быть проведейа биссектриса угла 1А02 — прямая А0М0 — и построены ее проекции am и a'm'.

Остается провести перпендикуляр к плоскости угла ВАС через какую-либо точку его биссектрисы и этим определить искомую плоскость. На рис. 185, г перпендикуляр проведен через вершину угла—точку А, для чего использован горизонт. след 1—2 и проведена фронталь 2—4; проекция перпендикуляра an ⊥ 1—2 и проекция а'n' ⊥ 2'4'.

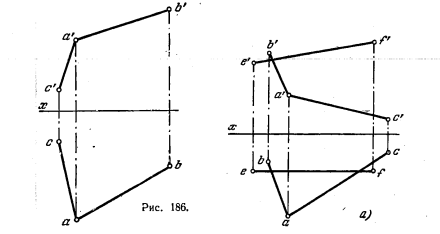

200. Построить геометрическое место точек, равноудаленных от сторон угла ВАС (рис. 186). Искомую плоскость задать следами.

Рис 186.Смешанные задачи с применением способов преобразования чертежа

201*. На прямой EF (EF || пл. V) найти точку, равноудаленную от сторон угла ВАС (рис. 187, а).

Решение. Геометрическим местом точек, равноудаленных от сторон угла ВАС, является плоскость Р, проходящая через биссектрису этого угла и перпендикулярная к его плоскости (рис.187,б). Очевидно, Искомая точка (К) на прямой EF получится при пересечении этойй с пл. P.

Рис 187.Смешанные задачи с применением способов преобразования чертежа

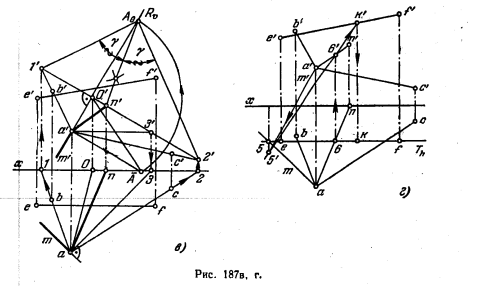

Построение пл. Р на рис. 187, в аналогично построению на рис. 185, а, с той лишь разницей, что на рис. 187, в угол. ВАС совмещен с пл. V вращением вокруг фронт. следа 1'2' плоскости этого угла. Для построения проекций перпендикуляра AM рспользован след 1'2' и горизонталь А—3: a'm' ⊥ 1'2' и am ⊥ a3

Точка К на прямой EF найдена обычным способом построения точки пересечения прямой с плоскостью (рис. 187, г);

1) через EF проведена вспомогательная пл. Т (так как прямая EF||пл. V, то окзалось возможным провести через нее фронтальную плоскость T),

2) построена прямая пересечения пл. P (заданной прямыми AM и AN) с пл. Т (это фронталь плоскости P — прямая с проекциями 5'6', 5—6),

3) найдена точка пересечения этой фронтали с прямой EF — точка К.

Рис 187.Смешанные задачи с применением способов преобразования чертежа

202. На стороне АВ основания пирамиды SABC (рис. 188) найти трчку К, равноудаленную от ребер SA и SC.

203. На ребре SC пирамиды SABC (см. рис. 188) найти точку M, равноудаленную от ребра SA и стороны АВ основания.

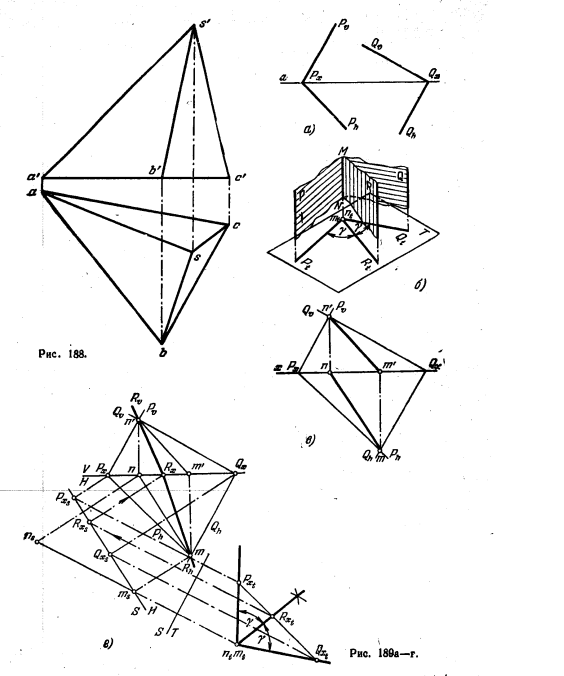

204*. Найти геометрическое место точек, равноудаленных, от пл. Р и пл. Q (рис. 189, а).

Решение. Искомым геометрическим местом является (рис. 189, б) пл. R, делящая пополам двугранный угол, образованный данными плоскостями. Пл. R проходит через ребро двугранного угла, т. е. через прямую MN. Если ребро MN расположить перпендикулярно к какой-либо пл. проекций Т, то каждая из плоскостей P и Q, а также и пл. R изобразятся на этой плоскости проекций в виде прямых, как это показано на рис. 189, б, причем Rt делит угол между Pt и Qt пополам.

Построив (рис. 189, в) прямую MN пересечения плоскостей P и Q, вводим (рис. 18В, г) дополнительные плоскости S (S ⊥ H и S||MN) и Т(T ⊥ S и Т ⊥ МN). Угол между построенными прямыми mtPxt и mtQxt равен углу между плоскостями P и Q, а биссектриса этого угла mtRxt представляет собою след искомой пл. R на дополнительной пл. Т. Относя точку Rx к прямой Рx Qx, т. е, к оси V/H, находим проекцию Rxs на PxsQxs и Rx на РxOx, т. е. на оси V/H. В точке Rx следы искомой плоскости пересекают ось V/Н, а так как пл. R проходит через прямую МN, то след Rϑ проходит через точку n', а след Rh — через m.

205. Найти геометрическое место точек, равноудаленных от пл. Р и плоскости, заданной прямыми АВ и CD (рис.

206*. Найти на прямой АВ точку, равноудаленную от плоскостей, заданных треугольниками MNC и MND (рис. 191, а).

Рис 188-189.Смешанные задачи с применением способов преобразования чертежа Рис 190-191.Смешанные задачи с применением способов преобразования чертежа

Решение. Искомой точкой является точка пересечения прямой АВ с плоскостью (R), делящей угол между данными плоскостями пополам (рис. 191, б).

Ход построения аналогичен примененному в задаче 204. Путем введения дополнительных пл. проекций S и Т получаем положение, при котором ребро MN проецируется на пл. Т в точку (рис. 191, а).

В этом положении изображаем плоскость, делящую пополам угол между гранями MNC и MND, в виде прямой Rt. В пересечении прямой atbt c Rt получим проекцию искомой точки К на пл. Т; по ней находим ks, на asbs, а затем k на ab и k' на а'b'.

207. На ребре SB пирамиды SABC найти точку К, равноудаленную от грани SAС и основания ABC (см. рис. 188).

208. На стороне АВ основания ABC пирамиды SABC найти точку М, равноудаленную от граней SAC и SBC (см. рис. 188).

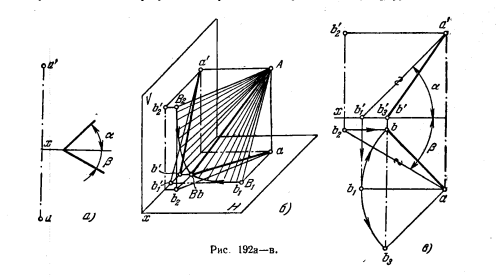

209*. Через точку А провести прямую общего положения, расположенную под углом α к пл. Н и под углом β к пл. V (рис. 192, а).

Решение. Известно (см. задачу 22), что для прямой общего положения α + β < 90°.

На рис. 192, бив показано построение искомой прямой с применением способа вращения. На этих рисунках изображены две прямые: одна (AB1) расположена

Рис 192.Смешанные задачи с применением способов преобразования чертежа

параллельно пл. V и другая (AВ2) — параллельно пл. Н. На обеих прямых отложены равные отрезки АВ1 и AB2: a'b'1 = ab2.

Если теперь повернуть отрезок AВ1 вокруг оси, перпендикулярной к пл. Н, a отрезок АВ2— вокруг оси, перпендикулярной к пл. V, причем обе оси вращения проходят через точку А, то в некоторый момент оба этих отрезка совпадут (на рис. 192, б это показано в виде отрезка АВ), и, следовательно, искомая прямая окажется построенной.

Всего можно провести через точку А четыре прямые. На чертеже (рис. 192, в) проводим дугу окружности радиуса ab1 до пересечения в точке b с прямой, проходящей через точку b2 параллельно оси х. По точке b находим b'.

На рис. 192, в показано еще одно (из четырех возможных) положение прямой, обозначенное АВ3.

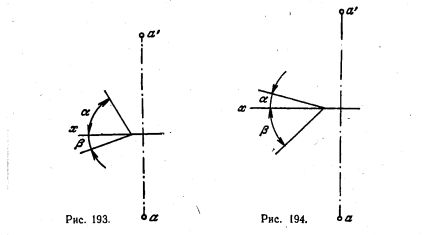

240. Через точку А провести вправо от нее прямую общего положения АВ, расположенную под углом α к пл. Р и под углом β к пл. V (рис. 193), при условии, что точка В расположена в пл. H и ближе к пл. V, чем точка А.

Рис 193-194.Смешанные задачи с применением способов преобразования чертежа

211. Через точку А провести вправо от нее отрезки АВ, AC, AD и АЕ, расположенные под углом α к пл. H и под углом β к пл.- V (вис. 194).

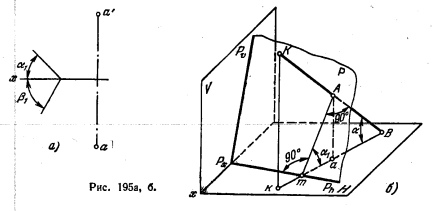

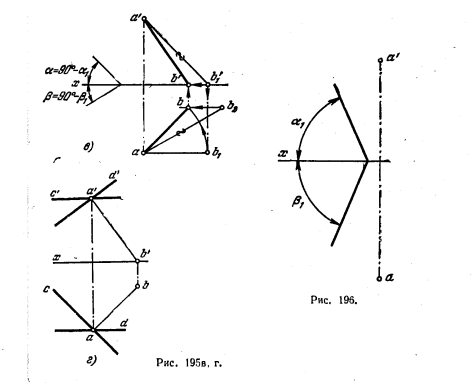

212*. Провести через точку А плоскость, составляющую с пл. H угол α1 и с пл. V угол β1 (рис. 195, а).

Рис 195.Смешанные задачи с применением способов преобразования чертежа

Решение. Для построения искомой плоскости в данном случае использована зависимость между углами, составляемыми некоторой прямой с пл. Н (у гол α) и с пл. V (угол β), и углами, составляемыми плоскостью, перпендикулярной к этой прямой, с теми же плоскостями проекций Н (угол α1) и V (угол β1). Известно, что α1 + α = 90°

(рис. 195, б) и β1 + β = 90°. Отсюда следует, что 180° > α1 + β > 90°. Это позволяет проверить правильность задания углов α1 и β1 (рис. 195, о)β.

Итак, определив утлы α = 90° — α1 и β = 90° — β1 проводим через точку А прямую под углами α и β соответственно к пл. H и пл. V (рис. 195, в), как это имело место в задаче 209. Теперь через точку А проводим плоскость, перпендикулярную к построенной прямой АВ. Эта плоскость на рис. 195, г выражена горизонталью ифронталыо: a'd' ⊥ a'b', ас ⊥ аb.

Рис 195.Смешанные задачи с применением способов преобразования чертежа

213. Провести через точку А две плоскости (выразив их следами) под углами α1 к пл. Н и β1 к пл. V (рис. 196), построив вспомогательные прямые под углами α = 90° — α1 к пл. H и β = 90° — β1 пл. V — одну вправо, вглубь, вниз, от точки А, другую — вправо, вглубь, вверх.

214* . Построить правильную треугольную пирамиду с вершийой в точке S. Высота пирамиды наклонена к пл. Н под углом α и к пл. V под углом β. Точка А — одна из вершин основания (рис 197, а).

Решение. Проводим (рис. 197, б) через точку S прямую SM под заданными углами α и β к пл. H и пл. V (см. задачу 209). Плоскость основания пирамиды должна пройти через точку А перпендикулярно к SM; задаем эту плоскость горизонталью AN й фронталью АК (рис. 197, в). Находим точку О пересечения прямой SM с плоскостью основания. Для этого заключаем SM в фронтально-проецирующую

Рис 197.Смешанные задачи с применением способов преобразования чертежа Рис 197b.Смешанные задачи с применением способов преобразования чертежа

пл. R, изображенную только фронт. следом Rϑ. Для построения вершин В я С пирамиды поворачиваем плоскость основания вокруг горизонтали А—3 до совмещения ее с пл. T (рис. 197, г).

В плоскости основания через точку О проводим произвольную прямую 3—4. Строим совмещенное с пл. T положение точки 4 |41| и соединяем 41 с точкой 3. На прямой 3—41 находим точку O1, из которой радиусом О1 проводим окружность. Разделив ее на три части, находим вершины b1 и с1. Зная b1 и c1 находим (рис. 197, д) горизонт. проекци: с— на продолжении прямой а—5 (найдя сначала точку 5 по 5,), b — на прямой а—6 (найдя сначала точку 6 по 61). Затем строим прямые а'5' и а'6' и на них точки с'и b'; а'b'с' и abc — проекции основания пирамиды. На рис. 197, е проекции—вершин s' и s соединены с одноименными с ними проекциями вершин основания.

215. Построить правильную четырехугольную пирамиду с вершиной в точке S. Высота пирамиды наклонена к пл.H под углом α и к пл. V под углом β. Точка А — одна из вершин основания (рис. 198).

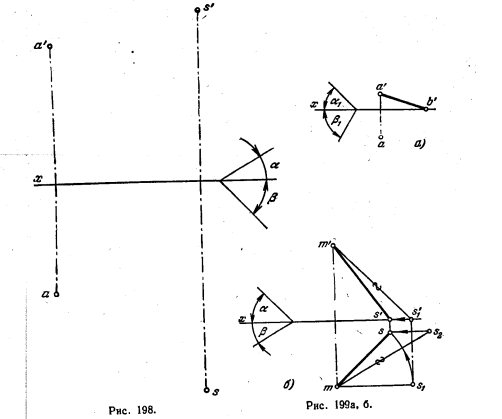

Рис 198-199.Смешанные задачи с применением способов преобразования чертежа

216*. Построить куб с основанием на плоскости, расположенной под углом α1 к пл. Н и углом β1 к пл. V. Отрезок а'b'— фронт. проекция стороны основания куба (рис. 199, а).

Рис 199.Смешанные задачи с применением способов преобразования чертежа

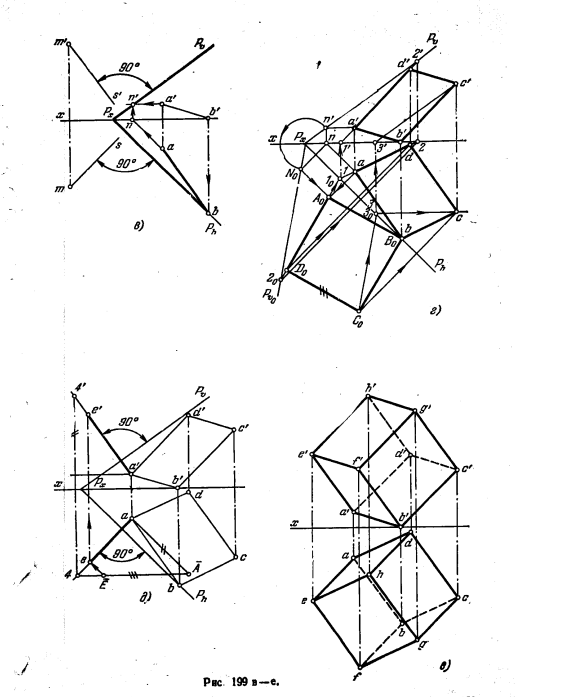

Решение. Строим произвольную прямую MS (рис. 199, б), расположенную под углом α = 90° — α1 к пл. H и β = 90° — β1, к пл. V.

Эта прямая дает нам направление боковых ребер куба. Теперь проводим через точку А пл. Р (рис. 199, в), перпеидакулярную к этой прямой, и находим в пл. Р точку В. Совмещаем пл. Р и лежащий в ней отрезок АВ с пл. H (рис. 199, г) и достраиваем квадрат A0B0C0D0. Затем поднимаем точки D0 и С0 в пространство: точку D0 с помощью прямой 1020 и точку С0 с помощью совмещенной фронтали 30С0.

Так как ребра куба перпендикулярны к основанию, то через точку А проводим (рис. 199, д) прямую, перпендикулярную к пл. Р (а'4' ⊥ Рϑ и a ⊥ 4 ⊥ Ph). На этой прямой откладываем отрезок АЕ, равный стороне основания, хотя бы А0В0. Это сделано при помощи построения прямоугольного треугольника. Получив таким образом проекции а'е' и ае, строим (рис. 199, е) проекции куба.

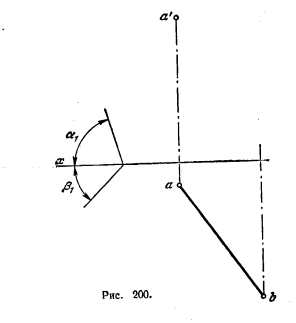

217. Пстроить прямую треугольную призму с основанием в виде равнобедренного треугольника ABC на плоскости, расположенной под

Рис 200.Смешанные задачи с применением способов преобразования чертежа

углом α1 к пл.H и углом β1 к пл. V. Вершина С треугольника ABC лежит на пл. Н. Высота призмы равна стороне AВ основания — треугольника ABC (рис. 200).
